注意:この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.
用途
App.
構造
Type
最大定格 Max. Ratings (Ta=25゚C) 電気的特性 Elec. Character. (Ta=25゚C) 外形
Pac. Dim. No.
備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (゚C)
VCE(V) Ic(mA) (MHz) (pF)
2SC1501 松下 PA Si.TP 300 5 100 10W(Tc=70゚C) 150 70 10 50 55* 8 236
2SC1502 東芝













2SC1503 東芝 PA Si.EP 50
3A 30W(Tc=25゚C) 175 50 5 1A

135
2SC1504 サンケン SW Si.TMe 400 6 2A 40W(Tc=25゚C) 150 60 4 1A 10*
99
2SC1505 日電 PA Si.T 300 7 200 15W(Tc=25゚C) 150 80 10 10 80* <4.5 268
2SC1506 " " " 300 7 200 15W(Tc=25゚C) 150 80 10 110 80* <4.5 267
2SC1507 " " " 300 7 200 15W(Tc=25゚C) 150 80 10 10 80* <4.5 250
2SC1509 松下 PA Si.EP 80 5 500 1W 150 160 10 150 120* 11 165 2SA777とコンプリ
2SC1510 三菱 " " 47 4.5 1A 10W(Tc=25゚C) 175 50 25 100

209
2SC1511 日電 PA Si.E 50 4 3A 50W(Tc=25゚C) 175 60 10 700

233
2SC1512 " PA " 50 4 5A 65.2W(Tc=25゚C) 175 60 10 1A

233
2SC1513 日立 RF Si.Pa 40 3 300 800 175 35-250 15 30 1800* Cre<3pF 85C
2SC1514 " RF.PA Si.T 300 5 100 1.25W 150 30-200 20 20 80* <4 234
2SC1515 " SW Si.T 200 5 50 200 125 30-300 6 10 >60* <10 138
2SC1516 " PA.SW Si.E 35 5 1.5A 10W(Tc=25゚C) 150 60-200 2 500 110* 35 234
2SC1517 " " Si.T 50 4 1A 10W(Tc=25゚C) 150 160 4 50 10* 30 234
2SC1517A 日立 PA.SW Si.E 80 4 1A 10W(Tc=25゚C) 150 60-200 4 50 150* 30 234
2SC1518 松下 PA Si.EP 25 5 1A 750 135 160 2 500 150* 12 165
2SC1519 日電 " Si.TP 250 7 200 10W(Tc=25゚C) 150 90 10 10 80* 3.5 289
2SC1520 " " " 250 7 200 10W(Tc=25゚C) 150 80 10 10 80* <4.5 290
2SC1521 " " " 250 7 200 10W(Tc=25゚C) 150 80 10 10 80* <4.5 291
2SC1522 " " " 250 7 200 10W(Tc=25゚C) 150 90 10 10 80* 3-5 292
2SC1523 日立 RF.PA Si.Pa 40 3 300 3.5W(Tc=25゚C) 175 35-250 15 50 2000* Cre 3 269
2SC1524 富士通 PA Si.EP 50 3.5 1A 12W(Tc=25゚C) 175 50 5 500 800* 8 246
2SC1525 " " " 50 3.5 2A 20W(Tc=25゚C) 175 50 5 1A 800* 13 246
2SC1526 " " " 50 3.5 3A 25W(Tc=25゚C) 175 50 5 2A 1000* 18 246
2SC1528 三菱 PA Si.EP 40 4.5 2.5A 25W(Tc=25゚C) 175 40 10 100

271
2SC1529 " RF " 30 4 20 120 150 60 10 5

50C
2SC1530 " PA " 50 4.5 350 5W(Tc=25゚C) 150 50 10 100

312
2SC1531 東芝

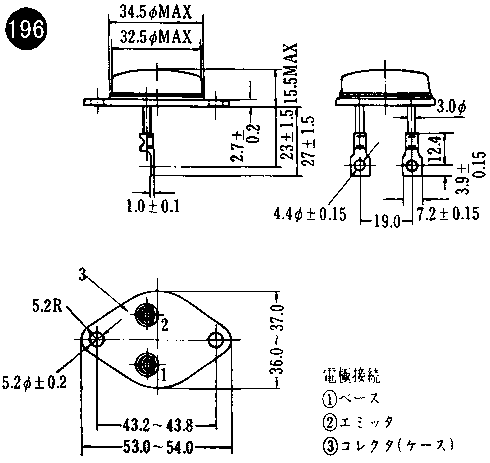

2SC1532 東芝 SW Si.TMe 300 5 30A 200W(Tc=25゚C) 150 20-100 5 20A

196
2SC1533 富士通 PA Si.EP 45 3.5 500 7W(Tc=25゚C) 175 50 5 200 1.8GHz* 5 246
2SC1534 " " " 45 3.5 1A 12W(Tc=25゚C) 175 50 5 500 1.6GHz* 8 246
2SC1535 " " " 45 3.5 2A 25W(Tc=25゚C) 175 50 5 1A 1.2GHz* 13 246
2SC1536 " " " 45 3.5 4A 40W(Tc=25゚C) 175 50 5 3A 800* 23 246
2SC1537 ローム RF.Conv.Mix.
Osc.AF.PA.SW
" 50 5 30 150 125 330 3 0.5 200* 3.5 235
2SC1538 " RF.Conv.Mix.
Osc.AF.PA.LN
" 50 5 30 150 125 330 3 0.5 200* 3.5 235
2SC1539 " RF.Conv.Mix.
Osc.AF.PA
" 25 5 30 150 125 330 3 0.5 200* 3.5 235
2SC1540 " RF.Conv.Mix.
Osc.AF.PA.LN
" 25 5 30 150 125 330 3 0.5 200* 3.5 235
2SC1541 ローム RF.Conv.Mix.
Osc.AF.PA
Si.EP 40 5 150 300 125 330 3 10 250* 4.5 235
2SC1542 " " " 25 5 150 300 125 330 3 10 250* 4.5 235
2SC1543 " SW.AF " 40 5 20 150 125 220 3 10

235
2SC1544 " " " 25 5 20 150 125 220 3 10

235
2SC1545 " RF.Conv.
Mix.Osc.PA
" 40 6 300 300 125 10,000 5 100 250* 3 235
2SC1546 " RF.Conv.Mix.
Osc.PA.SW
" 25 6 300 300 125 10,000 5 100 250* 3 235
2SC1547 松下 RF Si.P 30 3 20 150 175 100 10 2 900* 1.1 50C
2SC1548 東芝 PA Si.EP 50
5A 45W(Tc=25゚C) 175 50 5 1A

135
2SC1549 富士通 AF " 150 5 50 750 175 150 5 10 130* 20 247
2SC1550 松下 PA Si.TP 250 5 100 10W(Tc=25゚C) 150 100 50 5 100* 3.5 236
2SC1551 東芝 LN Si.EP 20 2 30 200 175 70 10 10 6.5GHz* 0.7 237
2SC1552 " " " 20 3 30 250 175 70 10 10 4.5GHz* 0.8 237
2SC1553 " " " 20 3 30 175 175 100 10 5 4.5GHz* 0.9 50C
2SC1553A 東芝 LN Si.EP 20 3 30 175 175 100 10 5 4500* 0.9 50C
2SC1554 " RF " 30 3 120 1.2W(Tc=25゚C) 175 100 5 50 4GHz* 1.7 238
2SC1555 " " " 30 3 120 1.2W(Tc=25゚C) 175 100 5 50 4GHz* 1.7 239
2SC1556 " " " 30 3 120 1.2W(Tc=25゚C) 175 100 5 50 3.5GHz* 2 85B
2SC1557 " PA " 40 3.5 180 3W(Tc=25゚C) 175 150 5 50 3GHz* 2.2 85B
2SC1558 " LN " 15 3 80 250 175 75 8 50 7GHz* 1.1 237
2SC1559 " " " 15 3 80 400 175 75 3 50 7GHz* 1.1 238
2SC1560 日電 RF Si.E 25 3 70 580 200 70 10 20 4500* Cre 0.6 306
2SC1561 富士通 PA Si.EP 55 3.5 500 7W(Tc=25゚C) 175 50 5 200 1.8GHz* 4.5 246
2SC1562 " " " 55 3.5 1A 12W(Tc=25゚C) 175 50 5 500 1.6GHz* 7 246
2SC1563 " " " 55 3.5 2A 25W(Tc=25゚C) 175 50 5 1A 1.2GHz* 12 246
2SC1564 " " " 55 3.5 4A 40W(Tc=25゚C) 175 50 5 3A 800* 23 246
2SC1565 松下 PA Si.P 150 5 1A 10W(Tc=90゚C) 150 120 10 100 120* <10 236 2SA795とコンプリ
2SC1566 " RF Si.TP 250 5 100 4W(Tc=25゚C) 150 100
min:40
20 4 100* 3.2 222
2SC1567 " PA Si.EP 100 5 500 1.2W 150 160 10 150 120* 11 222 2SA794とコンプリ
2SC1567A 松下 PA Si.EP 120 5 500 1.2W 150 160 10 150 120* 11 222 2SA794Aとコンプリ
2SC1568 " " " 18 5 1A 4W(Tc=25゚C) 150 200 2 500 150* 12 222 2SA900とコンプリ
2SC1569 東芝 " Si.T 300 5 150 12.5W(Tc=25゚C) 150 40-170 10 50 100* 5 268
2SC1570 三洋 LN Si.EP 55 5 100 200 125 160-960 6 1 100* 3 138
2SC1571 三洋 LN Si.EP 40 5 100 200 125 160-960 6 1 100* 3 138
2SC1572 三菱 RF
90 5 50 150 125 600 6 1 100* 2 8A
2SC1573 松下 AF Si.TP 250 7 70 600 135 120 10 5 80* 5 165 2SA879とコンプリ
2SC1573A 松下 AF Si.TP 300 7 70 1W 150 30-220 10 5 80* 4 165
2SC1573B 松下 AF Si.TP 400 7 70 1W 150 30-220 10 5 80* 4 165
2SC1574 東芝 LN Si.EP 20 2 30 400 175 70 10 5
11.5 85B
2SC1576 東芝 SW Si.T 450 6 8A 100W(Tc=25゚C) 150 30-150 5 1A

102
2SC1577 サンケン " Si.TMe 500 6 8A 80W(Tc=25゚C) 150 30 4 3A 7* 55 102
2SC1578 " " " 600 6 8A 80W(Tc=25゚C) 150 30 4 3A 7* 55 102
2SC1579 " PA " 500 6 15A 150W(Tc=25゚C) 150 20 4 5A 7* 80 102
2SC1580 " " " 600 6 15A 150W(Tc=25゚C) 150 20 4 5A 7* 80 102
2SC1581 東芝 PA Si.EP 65
7A 80W(Tc=25゚C) 175 30 10 5A

223
2SC1582
" " 65
13A 140W(Tc=25゚C) 175 30 10 10A

223
2SC1583 三菱 Diff.LN " 50 5 100 200/unit 125 250-800 6 -1 100* 3 274B 2素子複合
2SC1584 サンケン PA Si.TMe 150 6 15A 150W(Tc=25゚C) 150 60 4 5A 10* 110 102 2SA907とコンプリ
2SC1585 " " " 200 6 15A 150W(Tc=25゚C) 150 60 4 5A 10* 110 102 2SA908とコンプリ
2SC1586 " " " 250 6 15A 150W(Tc=25゚C) 150 60 4 5A 10* 110 102 2SA909とコンプリ
2SC1587 三菱 " Si.EP 45 4.5 3A 50W(Tc=25゚C) 175 50 25 200

224
2SC1588 日電 " Si.E 36 4 300 1.7W(Tc=25゚C) 125 55 10 100 900* <10 167B
2SC1589 " " " 36 4 700 2.5W(Tc=25゚C) 150 15-200 10 300 700* <15 167B
2SC1590 " " " 36 4 1.2A 13.5W(Tc=25゚C) 175 15-200 10 500 400* <25 226
2SC1591 " " " 36 4 2.5A 30W(Tc=25゚C) 175 15-200 10 1A 250* <50 226
2SC1592 " " " 30 3 100 3.5W(Tc=25゚C) 200 100 10 50 2700* Cre 1 129
2SC1593 " RF " 40 3 150 4.375W(Tc=25゚C) 200 15-200 10 70 2000 2.5 129
2SC1594 " PA " 35 3 200 7W(Tc=25゚C) 200 60 10 100 2500* Cre 2.8 129
2SC1595 "
" 35 3 300 7W(Tc=25゚C) 200 60 10 100 2500* Cre 2.8 129
2SC1596 富士通 RF Si.EP 150 5 50 450 175 60 5 10 130* 2 55C
2SC1597 " AF " 150 5 50 450 175 150 5 10 130* 20 244
2SC1600 日電 RF Si.E 40 3 250 4.375W(Tc=25゚C) 200 15-200 10 100 2000* Cre 3 315
