注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.		 用途
App.		 構造
Type		 最大定格 Max. Ratings (Ta=25ﾟC) 電気的特性 Elec. Character. (Ta=25ﾟC) 外形
Pac. Dim. No.		 備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (ﾟC)
VCE(V) Ic(mA) (MHz) (pF)

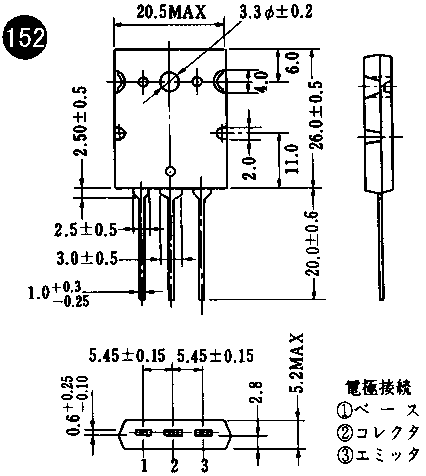

2SA1301 東芝 PA Si.T -160
-12A 120W(Tc=25ﾟC) 150 100 -5 -1A 30* 500 152
2SA1302 " " " -200
-15A 150W(Tc=25ﾟC) 150 100 -5 -1A 30* 600 152
2SA1303 サンケン PA Si.EP -150 -5 -14A 125W(Tc=25ﾟC) 150 80 -4 -5A 50* 400 324
2SA1304 東芝 RF Si.T -150 -5 -1.5A 25W(Tc=25ﾟC) 150 75 -10 -500 4* 55 381
2SA1305 " PA Si.E -30
-3A 10W(Tc=25ﾟC) 150 130 -2 -500 100* 40 381
2SA1306 " " " -160
-1.5A 20W(Tc=25ﾟC) 150 130 -5 -100 100* 30 381
2SA1307 " SW " -60 -5 -5A 20W(Tc=25ﾟC) 150 120 -1 -1A

381
2SA1308 " " " -100 -7 -5A 30W(Tc=25ﾟC) 150 150 -1 -1A

51
2SA1309 松下 RF Si.EP -25 -5 -100 300 125 250 -10 -2 80* 2.7 376
2SA1310 " RF.AF.LN " -55 -5 -50 300 125 400 -5 -2 120* 6 376
2SA1311 東芝 " Si.E -60 -5 -150 200 150 200 -6 -2 150* 4 176
2SA1312 東芝 RF.AF.LN Si.E -120 -5 -100 200 150 400 -6 -2 100* 4 176 2SC3324とコンプリ
2SA1313 " RF.AF " -50 -5 -500 200 150 120 -1 -100 200* 13 176 2SC3325とコンプリ
2SA1314 " RF " -20 -6 -2A 500 150 240 -1 -500 140* 50 212
2SA1315 " RF.SW " -80 -5 -2A 900 150 120 -2 -500 100* 40 241
2SA1316 " RF.AF.LN " -80 -5 -100 400 125 400 -6 -1 50* 6.5 138
2SA1317 三洋 RF.AF Si.EP -60 -6 -200 300 150 300 -6 -1

92
2SA1318 " " " -60 -6 -200 600 150 300 -6 -1

138
2SA1319 " RF " -180 -6 -700 700 150 250 -5 -100 120* 11 138 2SC3332とコンプリ
2SA1320 東芝 " Si.T -250
-50 600 150 80 -20 -25 100* 2.2 138
2SA1321 " " " -250
-50 900 150 80 -20 -25 100* 2.2 241
2SA1322 " " " -250
-50 1.2W 150 80 -20 -25 100* 2.5 342
2SA1323 松下 " Si.EP -30 -5 -30 300 125 100 -10 -1 300* 1.5 376
2SA1324 東芝 RF.AF Si.E -50 -5 -150 200 150 250 -6 12 150* 4 176A 2SC3339とコンプリ
2SA1325 " " " -120 -5 -100 200 150 350 -6 12 100* 4 176A 2SC3340とコンプリ
2SA1326 " " " -35 -5 -500 200 150 120 -1 -100 200* 13 176A 2SC3341とコンプリ
2SA1327 " RF " -50
-10A 20W(Tc=25ﾟC) 150 200 -2 -1A 50* 400 381
2SA1328 " SW " -60 -6 -12A 40W(Tc=25ﾟC) 150 120 -1 -1A

268
2SA1329 " " " -80 -6 -12A 40W(Tc=25ﾟC) 150 120 -1 -1A

268
2SA1330 日電 RF.AF.SW " -200 -5 -100 200 150 200 -10 120 120* 3.6 176 2SC3360とコンプリ
2SA1331 三洋 SW Si.EP -60 -5 -150 150 125 90-400 -6 -1 100* 3.5 176 2SC3361とコンプリ
2SA1332 東芝 PA Si.E -160
-1.5A 20W(Tc=25ﾟC) 150 130 -5 -100 200* 38 381
2SA1333 " RF.PA Si.T -200 -5 -15A 150W(Tc=25ﾟC) 150 100 -5 -1A 30* 600 125
2SA1334 " RF.AF Si.E -30 -5 -800 600 150 200 -1 -100 120* 19 138
2SA1335 " RF.AF.LN " -120 -5 -100 200 125 350 -6 -2 100* 4 287
2SA1336 三菱 RF.AF.PA Si.EP -20 -6 -2A 700 150 300 -4 -100 80* 42 138
2SA1337 日立 RF Si.E -55 -5 -100 300 150 250 -12 12 200* 3.3 378
2SA1338 三洋 AF.PA.SW Si.EP -60 -5 -500 200 150 100-560 -5 -10 200* 5.6 176 2SC3392とコンプリ
2SA1339 " " " -60 -5 -500 300 150 100-560 -5 -10 200* 5.6 92 2SC3393とコンプリ
2SA1340 日立 RF Si.E -55 -5 -100 400 150 250 -12 -2 200* 3.5 379
2SA1341 三洋 SW Si.EP -50 -10 -100 200 150 200 -5 -5 200* 5.3 176 2SC3395とコンプリ
2SA1342 三洋 SW Si.EP -50 -10 -100 200 150 200 -5 -5 200* 5.3 176 2SC3396とコンプリ
2SA1343 " " " -50 -10 -100 200L 150 200 -5 -5 200* 5.3 176 2SC3397とコンプリ
2SA1344 " " " -50 -10 -100 200 150 200 -5 -5 200* 5.3 176 2SC3398とコンプリ
2SA1345 " " " -50 -10 -100 300 150 200 -5 -5 200* 5.3 92 2SC3399とコンプリ
2SA1346 " " " -50 -10 -100 300 150 200 -5 -5 200* 5.3 92 2SC3400とコンプリ
2SA1347 " " " -50 -10 --100 300 150 200 -5 -5 200* 5.3 92 2SC3401とコンプリ
2SA1348 " " " -50 -10 -100 300 150 200 -5 -5 200* 5.3 92 2SC3402とコンプリ
2SA1349 東芝 RF.AF.LN Si.E -80 -5 -100 200/unit 125 200-700
hFE1/hFE20.9-1		 -6 -2 170* 3.6 386 2SC3381とコンプリ
2SA1350 日立 RF " -40 -5 -100 300 150 220 -12 -2 200* 3.8 378
2SA1351 " " " -40 -5 -100 400 150 200 -12 -2 200* 3.8 379
2SA1352 三洋 RF.PA Si.EP -200 -5 -100 1.2W 150 40-320 -40 -10 70* 2.6 296 2SC3416とコンプリ
2SA1353 " " " -300 -5 -100 1.2W 150 40-320 -40 -10 70* 3.1 296 2SC3417とコンプリ
2SA1354 " RF " -400 -5 -100 1.2W 150 100 -10 -10 70* 4.2 296
2SA1355 サンケン PA " -70 -6 -4A 30W(Tc=25ﾟC) 150 100 -4 -1A 40* 100 298
2SA1356 東芝 RF " -40 -5 -800 5W(Tc=25ﾟC) 150 120 -2 -50 100* 20 384
2SA1357 " " " -35 -8 -5A 10W(Tc=25C) 150 200 -2 -500 170* 62 384
2SA1358 " " " -120 -5 -1A 10W(Tc=-25ﾟC) 150 150 -5 -500 120* 30 384
2SA1359 " " " -40
-3A 10W(Tc=25ﾟC) 150 150 -2 -500 100* 35 384
2SA1360 " " " -150
-50 5W(Tc=25ﾟC) 150 150 -5 -10 200* 2.5 384
2SA1361 " " Si.T -250
-50 1.5W 150 80 -20 -25 100* 2.5 384
2SA1362 " " Si.E -15 -5 -800 200 150 300 -1 -100 120* 13 176
2SA1363 三菱 RF.AF.PA Si.EP -20 -6 -2A 500 150 150-800 -4 -100 80* 42 336 2SC3443とコンプリ
2SA1364 " " " -60 -6 -1A 500 150 55-300 -4 -100 120* 22 336 2SC3444とコンプリ
2SA1365 " " " -25 -4 -700 150 125 150-800 -4 -100 180* 15 176 2SC3440とコンプリ
2SA1366 " " " -55 -4 -400 150 125 90-500 -4 -100 150* 10 176 2SC3441とコンプリ
2SA1367 " " " -50 -6 -100 300 125 300 -6 -1 100* 2.5 175
2SA1368 " " " -100 -5 -500 500 150 55-300 -10 -10 130* 11 336 2SC3438とコンプリ
2SA1369 " " " -30 -6 -1.5A 500 150 400-1200 -6 -500 90* 37 336 2SC3439とコンプリ
2SA1370 三洋 PA " -200 -5 -100 1W 150 40-320 -10 -10 150* 2.6 294 2SC3467とコンプリ
2SA1371 " " " -300 -5 -100 1W 150 40-320 -10 -10 150* 3.1 294 2SC3468とコンプリ
2SA1372 三洋 PA Si.EP -400 -5 -100 1W 150 100 -10 -10 150* 4.2 294
2SA1373 日立 RF Si.E -60 -6 -200 400 150 300 -6 -1 250* 4.5 138B
2SA1374 " " " -55 -5 -100 300 150 320 -12 -2 250* 2.5 378
2SA1375 松下 " Si.EP -250 -5 -70 10W(Tc=25ﾟC) 150 100 -10 -5 80 5 361
2SA1376 日電 AF.PA.SW Si.E -200 -5 -50 750 150 300 -10 -10 >100* <3.5 138
2SA1377 東芝 RF.AF " -50 -5 -100 300 125 250 -6 -2 150* 4 138
2SA1378 " " " -35 -5 -500 300 150 120 -1 -100 200* 13 287
2SA1379 日立 SW Si.P -600 -7 -800 10W(Tc=25ﾟC) 150 18 -5 -400

245
2SA1380 三洋 PA Si.EP -200 -5 -100 1.2W 150 100 -10 -10 150* 2.6 296 2SC3502とコンプリ
2SA1381 " " " -300 -5 -100 1.2W 150 100 -10 -10 150* 3.1 296 2SC3503とコンプリ
2SA1382 東芝 SW Si.E -50 -7 -2A 900 150 250 -2 -500

241
2SA1383 日電 PA Si.E -180 -5 -100 10W(Tc=25ﾟC) 150 200 15 -10 180* 4.5 268 2SC3514とコンプリ
2SA1384 東芝 RF Si.T -300 -6 -100 1W 150 90 -10 -20 70* 6 212
2SA1385 日電 PA.SW Si.E -60 -7 -5A 10W(Tc=25ﾟC) 150 200 -1 -2A

186
2SA1386 サンケン PA Si.EP -160 -5 -15A 130W(Tc=25ﾟC) 150 80 -4 -5A 40* 500 324
2SA1386A サンケン PA Si.EP -180 -5 -15A 130W(Tc=25ﾟC) 150 80 -4 -5A 40* 500 324
2SA1387 東芝 SW Si.E -60 -7 -5A 25W(Tc=25ﾟC) 150 250 -1 -1A

381
2SA1388 " " " -100 -7 -5A 25W(Tc=25ﾟC) 150 150 -1 -1A

381
2SA1389 " PA Si.T -160
-12A 120W(Tc=25ﾟC) 150 100 -5 -1A 30* 500 125
2SA1390 日立 RF Si.E -35 -4 -500 300 150 130 -3 -10 120* 9 378
2SA1391 三洋 LN Si.EP -60 -6 -200 400 150 280 -6 -1

138
2SA1392 " AF " -60 -6 -200 500 150 280 -6 -1

138
2SA1393 日電 PA Si.E -120 -5 -1.5A 20W(Tc=25ﾟC) 150 150 -5 -300 180* 29 381
2SA1394 " SW " -80 -12 -5A 25W(Tc=25ﾟC) 150 80 -5 -3A

381
2SA1395 " " " -100 -7 -2A 15W(Tc=25ﾟC) 150 80 -5 -1A

381
2SA1396 " " " -100 -7 -10A 30W(Tc=25ﾟC) 150 80 -5 -3A

381
2SA1397 " " Si.T -400 -7 -2A 15W(Tc=25ﾟC) 150 80 -5 -100

381
2SA1398 三菱 RF.AF Si.EP -25 -5 -700 900 150 300 -4 -100 180* 16 6
2SA1399 " " " -65 -5 -400 900 150 250 -4 -100 130* 10 6
2SA1400 日電 SW Si.T -400 -7 -500 10W(Tc=25ﾟC) 150 30-200 -5 -50

186
2SA1401 日電 SW Si.E -60 -7 -5A 10W(Tc=25ﾟC) 150 250 -1 -2A

185
2SA1402 三洋 RF Si.EP -80 -4 -300 1.2W 150 90 -5 -50 700* 3 296
2SA1403 " " " -80 -4 -500 1.2W 150 90 -5 -50 800* 5.2 296
2SA1404 " " " -120 -4 -200 1.2W 150 90 -5 -10 500* 2.7 296
2SA1405 " " " -120 -4 -300 1.2W 150 90 -5 -50 500* 4.3 296
2SA1406 " " " -200 -4 -100 1.2W 150 90 -5 -10 400* 2.3 296
2SA1407 " " " -200 -4 -150 1.2W 150 90 -5 -10 400* 3 296
2SA1409 日電 AF.RF.SW Si.E -25 -10 -150 250 150 1000 -5 -1 200* 4.6 138
2SA1410 " " " -25 -10 -150 250 150 1000 -5 -1 200* 4.6 42
2SA1411 " " " -25 -10 -150 250 150 1000 -5 -1 200* 4.6 176
