注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.		 用途
App.		 構造
Type		 最大定格 Max. Ratings (Ta=25ﾟC) 電気的特性 Elec. Character. (Ta=25ﾟC) 外形
Pac. Dim. No.		 備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (ﾟC)
VCE(V) Ic(mA) (MHz) (pF)
2SC2701 富士通 PA Si.EP 35 3.5 300 3.5W(Tc=25ﾟC) 175 50 10 100
<3 183A
2SC2702 " " " 35 3.5 500 6W(Tc=25ﾟC) 175 50 10 100
<4 183A
2SC2703 東芝 RF Si.E 30 5 1A 900 150 200 2 100 150* 13 241
2SC2704 " " " 150 5 50 10W(Tc=25ﾟC) 150 150 5 10 200* 1.8 342
2SC2705 " " " 150 5 50 800 150 160 5 10 200* 1.8 241
2SC2706 " PA " 140 5 10A 100W(Tc=25ﾟC) 150 120 5 1A 90* 130 179
2SC2707 " " " 180 5 15A 150W(Tc=25ﾟC) 150 120 5 1A 80* 200 102
2SC2710 東芝 AF Si.E 35 5 800 300 125 100-320 1 100 120* 13 287 2SA1150とコンプリ
2SC2711 " PA " 35 3.5 800 7.5W(Tc=25ﾟC) 175 50 5 500

208
2SC2712 東芝 RF.AF Si.E 60 5 150 150 125 350 6 2 150*
 2 176
2SC2713 " " " 120 5 100 150 125 350 6 2 100* 3 176
2SC2714 " RF " 40 4 20 100 125 100 6 1 550* 1 176
2SC2715 " " " 35 4 50 150 125 100 12 2 150* 2 176
2SC2716 " " " 35 4 100 150 125 100 12 2 120* 2.5 176
2SC2717 " " Si.EP 30 4 50 300 125 40-240 12.5 12.5 >300* 0.8-2.0 138C
2SC2718 日電 AF Si.E 60 5 100 250 125 200 6 1 250* 3 138 2SA1151とコンプリ
2SC2719 " RF.SW " 80 5 300 600 150 200 1 50 140* 7 138 2SA1152とコンプリ
2SC2720 " " " 60 5 500 600 150 150 1 150 400* 3.5 138D 2SA1153とコンプリ
2SC2721 " " " 60 5 700 1W 150 200 1 100 110* 13 278 2SA1154とコンプリ
2SC2722 サンケン PA Si,TMe 100 6 15A 150W(Tc=25ﾟC) 150 80 4 5A 20* 270 256
2SC2723 " SW " 450 6 15A 150W(Tc=25ﾟC) 150 20 4 5A 30* 260 324
2SC2724 三菱 RF Si.E 30 4 30 200 125 35-180 6 1 200* 2 175
2SC2725 " Diff. " 100 5 100 200/unit 125 600 6 1 100* 2.5 283 2素子複合
2SC2726 日立 RF " 15 3 20 200 125 100 4 2 1100* 0.5 240A
2SC2727 " RF.LN " 15 3 20 200 125 110 4 2 1000* Cre0.8 240C フォワードAGC
2SC2728 " Conv. " 15 3 50 200 125 100 4 5 2500* 1 240A
2SC2729 " " " 15 3 50 200 125 80 4 5 1300* 0.8 240C
2SC2730 " Osc. " 15 3 50 200 125 110 4 5 1600* 0.96 240B
2SC2731 " Conv. " 20 3 50 200 125 80 10 5 3500* 1 240A
2SC2732 " " " 30 4 20 150 150 60 10 3 1000* 0.5 176
2SC2733 " " " 30 3 50 150 150 120 10 10 1000* 0.8 176
2SC2734 " " " 20 3 50 150 150 90 10 10 3500* 0.9 176
2SC2735 " Osc. " 30 3 50 150 150 100 10 10 1000* 0.9 176
2SC2736 " Conv. " 30 3 50 150 150 80 10 5 2200* 0.6 176
2SC2737 日電 LN " 20 3 80 600 150 80 8 20 8000* Cre0.65 138C
2SC2738 松下 SW Si.TMe 500 7 2A 25W(Tc=25ﾟC) 150 >8 5 1A 11*
268
2SC2739 " " " 500 7 7A 40W(Tc=25ﾟC) 150 >8 5 3A 11*
268
2SC2740 " " " 500 7 10A 100W(Tc=25ﾟC) 150 >8 5 5A 11*
365

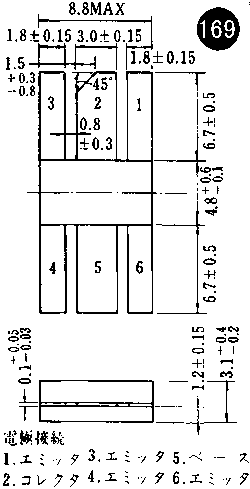

2SC2741 富士通 PA Si.EP 36 3.5 1A 7W(Tc=25ﾟC) 175 50 2 500 2000* 5 169
2SC2743 富士通 PA Si.EP 36 3.5 5A 30W(Tc=25ﾟC) 175 50 2 2A 1300* 20 257
2SC2744 " " " 36 3.5 1A 7W(Tc=25ﾟC) 175 50 2 500 2000* 5 169
2SC2745 " " " 36 3.5 4A 25W(Tc=25ﾟC) 175 50 2 1.5A 1500* 15 257
2SC2746 " " " 36 3.5 5A 30W(Tc=25ﾟC) 175 50 2 2A 1300* 20 257
2SC2748 三菱 Diff. Si.E 30 4 30 200/unit 125 150 6 1 200* 2 274B 2素子複合
2SC2749 日電 SW Si.T 500 7 10A 100W(Tc=25ﾟC) 150 35 5 1A

162
2SC2749A " SW Si.T 500 7 10A 100W(Tc=25ﾟC) 150 35 5 1A

162
2SC2750 " " " 150 7 15A 100W(Tc=25ﾟC) 150 >35 5 5A

162
2SC2751 " " " 500 7 15A 120W(Tc=25ﾟC) 150 35 5 2A

162
2SC2751A 日電 SW Si.T 500 7 15A 120W(Tc=25ﾟC) 150 35 5 2A

162
2SC2752 " " " 500 7 500 10W(Tc=25ﾟC) 150 40 5 50

225
2SC2753 東芝 RF Si.E 17 3 70 300 150 100 10 20 5000* 0.85 138C
2SC2754 " SW " 35 5 100 100 125 200 12 2 400* 2 138
2SC2755 日電 RF " 30 5 20 150 125 120 10 3 600* 0.3 176
2SC2756 " Mix " 30 4 30 150 125 120 10 5 800* 0.35 176
2SC2757 " Osc. " 30 5 50 150 125 120 10 5 1100* 1.3 176
2SC2758 " RF " 30 4 20 150 125 120 10 3 1100* 0.6 176
2SC2759 " Mix " 30 3 50 150 125 100 10 5 2000* 1 176
2SC2760 富士通 PA Si.EP 50 3.5 10A 90W(Tc=25ﾟC) 175 50 5 6A

168
2SC2761 サンケン SW Si.TMe 450 6 30A 200W(Tc=25ﾟC) 150 >8 2 15A

102
2SC2762 日電 PA Si.E 35 3 400 800 200 60 10 100
Cre2.5 84B
2SC2763 " " " 35 3 4A 43W(Tc=25ﾟC) 200 60 10 800

327
2SC2766 日電 PA Si.T 160 5 15A 150W(Tc=25ﾟC) 150 150 5 2A 60* 180 340
2SC2766A 日電 PA Si.T 180 5 15A 150W(Tc=25ﾟC) 150 150 5 2A 60* 180 340
2SC2767 富士電機 " Si.TP 250 7 5A 40W(Tc=25ﾟC) 150 40 5 1A

268
2SC2768 " SW " 250 7 7A 40W(Tc=25ﾟC) 150 40 5 1A

268
2SC2768A 富士電 SW Si.TP 250 7 10A 40W(Tc=25ﾟC) 150 40 5 2A

268
2SC2769 " PA " 250 7 10A 100W(Tc=25ﾟC) 150 20-60 5 2A

211
2SC2770 " SW " 600 6 100A 770W(Tc=25ﾟC) 125 >8 5 60A

221
2SC2771 三菱 Diff Si.E 60 4 100 250/unit. 125 100 3 1 140* 2 283 2素子複合
2SC2773 サンケン PA Si.TMe 200 6 15A 150W(Tc=25ﾟC) 150 80 4 5A 20* 250 256
2SC2774 " " " 200 6 17A 200W(Tc=25ﾟC) 150 70 4 8A 20* 300 256
2SC2775 日立 RF Si.E 90 5 50 150 125 700 12 2 200* 1.6 176
2SC2776 " " Si.P 30 4 30 100 150 110 6 1 320* 1.1 176
2SC2778 松下 RF Si.EP 30 5 30 200 125 250 10 1 230* Cre1.3 176
2SC2780 日電 AF Si.E 140 5 50 2W(セラミック基板使用) 150 200 10 10 120* 2.3 336 2SA1173とコンプリ
2SC2781 富士通 Osc Si.EP 35 3.5 500 6W(Tc=25ﾟC) 175 50 10 100
<5 183C
2SC2782 東芝 PA Si.E 36 4 20A 220W(Tc=25ﾟC) 175 70 5 10A

192
2SC2783 " " " 36 4 8A 150W(Tc=25ﾟC) 175 70 5 5A

192
2SC2784 日電 RF.LN " 60
50 300 125 400 6 1 100* 1.6 42
2SC2785 " AF " 60 5 100 300 125 200 6 1 250* 3 42 2SA1175とコンプリ
2SC2786 " RF.Mix.
Conv.Osc		 " 30 4 20 300 125 90 6 1 600* 1 42
2SC2787 " RF.IF.Mix.
Conv.Osc		 " 50 5 30 300 125 90 6 1 250* 1.9 42
2SC2788 新電元 SW Si.T 500 7 8A 80W(Tc=25ﾟC) 150 20 2 4A 20*

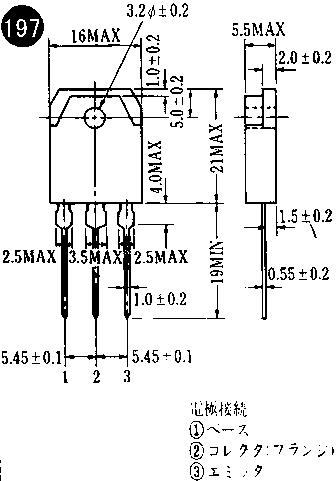

197 T8Y40F1
2SC2789 " " " 500 7 10A 100W(Tc=25ﾟC) 150 20 2 5A 20*
197 T10Y40F1
2SC2790 東芝 " " 850 7 2A 80W(Tc=25ﾟC) 150 25 5 500

102
2SC2790A 東芝 SW Si.T 850 7 2A 80W(Tc=25ﾟC) 150 17 5 500

102
2SC2791 " " " 900 7 5A 100W(Tc=25ﾟC) 150 20 5 3A

102
2SC2792 " " " 850 7 2A 80W(Tc=25ﾟC) 150 25 5 500

203
2SC2793 " " " 900 7 5A 100W(Tc=25ﾟC) 150 20 5 3A

125
2SC2794 " PA Si.E 60 5 2A 25W(Tc=25ﾟC) 150 100 2 150 40* 45 342
2SC2796 三菱 PA Si.EP 45 4 6A 75W(Tc=25ﾟC) 175 50 25 200

303
2SC2797 " " " 45 4 1A 10W(Tc=25ﾟC) 150 50 25 100

187
2SC2798 " " " 45 4 2A 30W(Tc=25ﾟC) 175 50 25 100

187
2SC2799 " " " 45 4 4A 50W(Tc=25ﾟC) 175 50 25 200

187 エミッタ・
スタッド間接続
2SC2800 " " " 45 4 6A 75W(Tc=25ﾟC) 175 50 25 200

303
