注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名
 社名
Mnf.
 用途
App.
 構造
Type
 V*** ID Pd/Pch Tj /Tch IDSS(mA) gm(mS) Cis(pF) Crs(pF) その他
 外形
Pac. Dim. No.
 型名
min max VDS min typ max VDS ID typ max typ max
(V) mode (mA) (mW) (ﾟC) (V) (V) (mA)
UN07 新電元

-100 GDO 50 250 125 1
 24
 50
3.8
50 1 10



136 UN07
UN21 新電元     -150 GDO   250/unit
UN22 新電元     -200 GDO   250/unit
UN23 新電元     -100 GDO   250/unit
UN24 新電元     -100 GDO   250/unit
2N3954
(FD1684)


-50 GD
250/unit 200 0.5
 5
 20
 1
3 20 IDSS
4


001 2N3954
(FD1684)
E-400


-40 GD
350













002 E-400
FD1840


-50

250
0.5
 5
1
3

3.2




FD1840
FM1111 NS
J -25

500 200 10

0.5

6

5



FM1111
M21F 松下 ECM MOS


















M21F
M47F 松下 LF, LN J -30 GDS
250 125
20
 10
8
10
Dual, M4Fとコンプリ
M47F
uPA50A 日電   J -60 GDO   200/unit 150
uPA60A 日電 Diff J -40 GDO
250/unit 175 0.5
 5
 10
 1 2
10 0.5 2.5
 5
 0.5 1.5
111 uPA60A
uPA61A 日電 Diff J -40 GDO
250/unit 175 0.5
 5
 10
 1 2
10 0.5 2.5
 5
 0.5 1.5
111 uPA61A
uPA62C 日電 Diff, Mix J -20 GDO 32 350 125 8
 32
 10
 12.5 15
10 3 7.5
2.5

76 uPA62C
uPA63H 日電 LF J -60 GDO 30 250/unit 125 1.5
 20
 10
 2 4 8 10 1 6
 8
 1.6 2.5
66 uPA63H
uPA68H 日電 LF, LN J -50 GDO 30 250/unit 125 1
 18
 10
 5 7
10 1 15
3

66 uPA68H
uPA70A 日電 DC J -40 GDO
250 175 0.5
 5
 10
 1 2
10 0.5
5
1.5
77 uPA70A
uPA71A 日電 DC J -40 GDO
250 175 0.5
 5
 10
 1 2
10 0.5
5
1.5
77 uPA71A
TX-429D ソニー RF, MIX, 可変抵抗 MOS -20 DB +-15 100 80 -6
-2
0.8
-1





68 TX-429D
2N4392 日電 SW, Chop J -40 GDO
300 200 25 75 20




9 14 2.7 3.5
73 2N4392
2N4393 " " " -40 GDO
300 200 5 30 20




10 14 3 3.5
73 2N4393
2SK11 東芝 DC, LF, Chop " -20 GDS
100 150 0.3 6.5 10 0.7
3.2 10 IDSS 3 5


2 2SK11
2SK12 " " " -20 GDS
100 150 0.45 5 10 0.8
3.2 10 " 3 5


2 2SK12
2SK13 " DC, LF,Chop " -12 GDS
100 150 0.45 5 10 0.8
3.2 10 " 2.3 3.5


2 2SK13
2SK15 " DC, LF, LN " -20 GDS
100 150 0.45 5 10 0.8
3.2 10 " 3 5


2 2SK15
2SK16H 日立 DC, LF,Chop " -20 GSS 10 100 150 0.5 7 6 1 3 6 6 " 9
2

3 2SK16H
2SK17 東芝 オーディオ " -20 GDS
100 125 0.3 6.5 10 0.7 2
10 " 4 6 1.2 2.0
7 2SK17
2SK18 " DC " -40 GDS
200 150 0.45 2.8 10 0.8
3 10 " 4.5 6 2.0 2.5
19 2SK18
2SK18A
2SK18A " " " -40 GDS
200 150 0.45 2,8 10 0.8
3 10 " 4.5 6 2 2.5
19
2SK19TM " FM, VHF " -18 GDO
200 125 3 24 10
7
10 " 4
0.45 0.65
82A 2SK19TM
2SK22 東芝




















2SK22
2SK23A
-8		 ソニー DC, VHF J -27 GDO 20 250 100 2.7 12.1 10 2.7

10 IDSS 5
1.8

5 2SK23A-8
2SK23A
-9		 " " " -40 GDO










5
1.8

5 2SK23A-9
2SK24 三洋 LF, AM/RF " -40 GDS
100 125 0.6 24 10 1.5
12 10 IDSS 7.4
2

6 2SK24
2SK25 " FM, RF, MIX " -18 GDS
100 125 0.6 24 10
6
10 "

1.1

6 2SK25
2SK28 東芝




















2SK28
2SK29 日立




















2SK29
2SK30 東芝 LF J -50 GDS
100 125 0.3 6.5 10 1.5

10 IDSS 8.2
2.6

7 2SK30
2SK30
ATM		 " LF, LN " -50 GDS
100 125 0.3 6.5 10 1.2
4 10 " 8.2
2.6

14 2SK30ATM
2SK32 ?

45
10 300




3








2SK32
2SK33 三菱 FM, VHF J -20 GDO
150 125 2.5 20 10
7
10 IDSS

0.5

8 2SK33
2SK34 " LF, LN " -30 GDO
150 125 0.3 12 10 1.0 3
10 " 8
1.5

9 2SK34
2SK35 東芝




















2SK35
2SK37 日電 FM, RF/MIX J -20 GDO 20 100 125 0.5 6 5 1.5 2
5 0.5

1 1.5
10 2SK37
2SK38 三菱 煙感知器, DC MOS 20 DSX 20 100 100 0.4 5 10 0.5 0.8
10 1 6




2SK38
2SK38A " " " 20 DSX 20 100 100 0.1 7 10 1 1.5
10 1 8



11 2SK38A
2SK39 ソニー ECM J -20 GDO


(IDSO)
0.035		 (IDSO)
0.564		 9 0.09
0.55 9





12 2SK39
2SK39A " C-Mic " -20 GDO 1 10 85 (IDSO)
0.048		 (IDSO)
0.564		 9 0.11
0.67 9





12 2SK39A
2SK40 日立 LF, LN " -50 GDS
100 125 0.6 6.5 15 1

15
6.7
1.6

13 2SK40
2SK41 三洋 FM, RF/MIX " -18 GDS
200 125 0.6 24 10
7
10 IDSS

0.35 0.75
57A 2SK41
(旧)
2SK41		 三洋 FM, RF/MIX " -18 GDO
150 125 0.6 24 10
7
10 "

0.35 0.75
14 (旧)2SK41
2SK42 ソニー FM/AM, RF " -10 GDO 10(IS) 50 65 1 5 4 3.5 5.5
4 "

0.085 0.12
15 2SK42
2SK43 " LF, LN " -30 GDO 20 300 100 0.9 14.3 10 6.3 10.8 14 10 " 13
2.4

16 2SK43
2SK43S
2SK43S-D
2SK43S " DC, LF " -30 GDO 20 300 100 0.9 14.3 10 6.3 10.8 14 10 " 13
2.4

16
2SK43S
-D		 " DC, A-SW " -30 GDO 20 300 100 8.1 14.3 10 14

10 " 13
2.4

16
2SK44 三洋 LF, LN " -20 GDS
100 125 0.06 3 10 0.6 2
10 "




58A 2SK44
(旧)
2SK44		 " LF, LN " -20 GDS
100 125 0.06 3 10 0.6 2
10 "




28 (旧)2SK44
2SK45 日電 DC, HF " -22 GDO 20 100 150 0.5 6 5 1.5 2
5 0.5 4
1 1.5
30 2SK45
2SK46 三菱 C-Mic " -30 GDO
150 125 0.3 3 10 1 3
10 IDSS 8
1.5

20 2SK46
2SK47 日電 LF, HF " -20 GDO 20 200 125 0.5 6 5 1.5 2
5 0.5 4.5
1.5 2
18 2SK47
2SK48 東芝 LF, LN " -20 GDS
100 150 0.3 3 10 1
5 10 IDSS

5 8
2 2SK48
2SK49 日電 FM, RF " -20 GDO 10 72(60ﾟC) 80 0.5 6 5 1.9 5.5
5 " 5
0.07 0.25
40 2SK49
2SK50 松下 ECM " -10 GDO 2 20 80 0.07
(RL=2.2k)		 1.0
(RL=2.2k)		 4.5 0.35
(RL=2.2k)

4.5 VGS=0




36 2SK50
型名
 社名
Mnf.
 用途
App.
 構造
Type
 V*** ID Pd/Pch Tj /Tch IDSS(mA) gm(mS) Cis(pF) Crs(pF) その他
 外形
Pac. Dim. No.
 型名
min max VDS min typ max VDS ID typ max typ max
(V) mode (mA) (mW) (ﾟC) (V) (V) (mA)
2SK54 日立 FM, RF/MIX " -15 GDO
150 125 0.8 5 10 3 6
10 IDSS 3
0.4 0.6
37A 2SK54
2SK55 " " " -18 GDO
150 125 3 14 10 3 8
10 " 3
0.4 0.6
37A 2SK55
2SK56 松下 VHF, RF " -10 GDS 10 100 125 0.7 10 5
4
5 " 4
0.1

38 2SK56
2SK57 日電 HF " -20 GDO 20 100 125 0.5 6 5 1.5 2
5 0.5





2SK57
2SK58 ソニー DC, VHF " -27 GDO 20 270 100 1 16.5 10 2.7

10 IDSS

2

49 2SK58
2SK59 日立 ECM " -30 GDS
50 125 0.3 1.4 10 1

10 "




50 2SK59
2SK60 ソニー LF PA J (V) -170 GDO 5A 63W 120



u=4
20 1A 190 2SJ18とコンプリ 45 2SK60
2SK61
-LV		 東芝 FM, VHF J -18 GDO
200 125 1 6 10
9
10 IDSS

0.1 0.25
82A 2SK61-LV
2SK63 ソニー 小信号A J (V) -120 GDO 200 470 120



14
50 4 16



51 2SK63
2SK65 松下 ECM J -12 GDS 2 20 80 0.04
(RL=2.2k)		 0.8
(RL=2.2k)		 4.5 0.3
(RL=2.2k)		 0.5
(RL=2.2k)
4.5 VGS=0




52 2SK65
2SK66 " LF, LN " -55 GDO
100 125 0.3 6.5 10 1.2

10 IDSS 8.2
2.6

36 2SK66
2SK67 日電 ECM " -20 GDO 10 80 100 0.02 1

1.5
5 " 5.5



60 2SK67
2SK67A 日電 ECM " -20 GDO 10 80 100 0.02 0.54 5
1.5
5 " 5.5



60 2SK67A
2SK68 " LF " -50 GDO 20 250 125 0.5 12 10 4 12
10 " 13
2.6

53 2SK68
2SK68A
2SK68A " LF, LN " -50 GDO 20 250 125 0.5 12 10 4 12
10 " 13
2.6

53
2SK69 " LF D J (V) -140 GDO 100 800 150 1.8 48 5
u=30
10 10
2SJ19とコンプリ 41 2SK69
2SK70 " LF PA " -100 GDO 10A 100W 150 3A 8A 5 u=2 u=4
10 1A 430 2SJ20とコンプリ 42 2SK70
2SK71 ?
J (V) 160
300 15W














2SK71
2SK72 東芝 DC,VHF J -20 GDS
200 150 0.6 6.5 10 1.5
6.5 10 IDSS
9

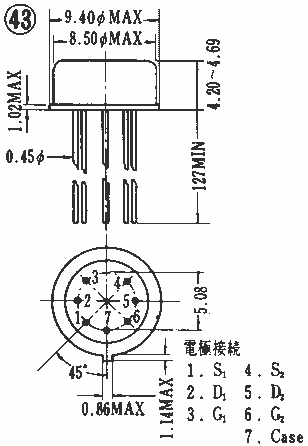

43 2SK72
2SK73 松下 LF
(高電圧)		 " -200 GDO
5W 150
100 30 8

30 "




54 2SK73
2SK76 YAMAHA?
J (V) -200 GDO 10A 100W




750
(u=4)


1000




2SK76
2SK77 YAMAHA
J (V) 200 DGO 20A 200W 150












2SK77
2SK79 ソニー 小信号A J (V) -120 GDO 200 750 120



14
50 4 16




2SK79
2SK82 SONY
J (V) -240 GDO
 10A 95W













2SK82
2SK83 松下 VHF/RF J -25 GDO 10 100 125 0.5 12 5 1.9 4
5 IDSS 4
0.07 0.15
38 2SK83
2SK84 " LF, LN " -55 GDO
100 125 0.3 6.5 10 1.2

10 " 8.2
2.6

52 2SK84
2SK85 日電 XパントLN A, OSC GaAs
SB		 -10 GDO 100 500 125 30 100 3









56 2SK85
2SK87H 日立 LF, LN J -50 GDS
100 150 0.3 6.5 15 1

15 IDSS 7.2
2.1

61 2SK87H
2SK92 日電 ECM J -20 GDO 10 80 100 0.02 1

1.5
5 IDSS 5.5



18 2SK92
2SK93 ソニー " " -20 GDO
10 85 (IDSO)
0.018		 (IDSO)
0.564		 9 0.11
0.67 9





62 2SK93
2SK94 日電 LF, A-SW " -50 GDO 20 150 125 0.5 12 10 4 12
10 IDSS 13
2.6

78 2SK94
2SK95


150

600 150 28






40




2SK95
2SK96


200

600 150 28






40




2SK96
2SK97 ソニー DC, LF J -30 GDO 20 210 100 0.9 14.3 10 6.3

10 IDSS

2.4

49 2SK97
型名 社名
Mnf.
 用途
App.
 構造
Type
 (V) mode (mA) (mW) (ﾟC) min max (V)
 min typ max (V)
 (mA)
 typ max typ max その他
 外形
Pac. Dim. No.
 型名
V*** ID Pd/Pch Tj/Tch VDS VDS ID
IDSS(mA) gm(mS) Cis(pF) Crs(pF)




FET規格表一覧へ 次へ



A-SW:アナログスイッチ、CC:定電流、Chop:チョッパ、C-Mic:コンデンサマイク、DDC:DC-DCコンバータ、Diff:差動増幅、 ECM:エレクトレット・コンデンサ･マイク、HS:、Imp-C:インピーダンス変換、MIX:ミキサ、OSC:発振、PA:電力増幅、PSW:電力ス イッチング、RF:高周波増幅、SW:スイッチング、SW-Reg:スイッチング電源、TV:テレビ、VR:可変抵抗
A:増幅、D:ドライバ、DC:直流、HC:大電流、HF:高周波、Hi-Imp:高インピーダンス、HS:高速、LF:低周波、ＭＷ：マイクロ波、 LN:低雑音

Mode: D:Depletion mode、E:Enhancement Mode
