注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.		 用途
App.		 構造
Type		 最大定格 Max. Ratings (Ta=25ﾟC) 電気的特性 Elec. Character. (Ta=25ﾟC) 外形
Pac. Dim. No.		 備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (ﾟC)
VCE(V) Ic(mA) (MHz) (pF)
2SC1204 日立 RF.AF Si.EP 30
100 310 125 250 12 2 230* 1.8 37A
旧2SC1205 " RF.Mix.
Conv.Osc		 Si.P 30
100 310 125 120 12 2 230* 1.5 37
2SC1205 " RF.Mix.
Conv.Osc		 Si.P 30
100 310 125 120 12 2 230* 1.5 37A
2SC1206 三菱 RF.PA Si.EP 45 4.5 1.7A 25W(Tc=25ﾟC) 175 50 25 50

209
2SC1206A 三菱 PA Si.EP 45 4.5 1.7A 25W(Tc=25ﾟC) 175 50 25 50

209
2SC1206B 三菱 PA Si.EP 45 4.5 2A 25W(Tc=25ﾟC) 175 50 25 50

209
2SC1207 " " " 45 4.5 3A 30W(Tc=25ﾟC) 175 50 25 50

209
2SC1207A 三菱 PA Si.EP









209
2SC1207B 三菱 PA Si.EP 45 4 4A 50W(Tc=25ﾟC) 175




209
2SC1208 " " " 36 5 10A 60W(Tc=25ﾟC) 175 50 10 500

127
2SC1208A 三菱 PA Si.EP 36 5 10A 60W(Tc=25ﾟC) 175




127
2SC1209 " " " 25 4 700 500 125 100 1 500 150* 15 138B 2SA695とコンプリ
2SC1210 " " " 45 4 500 500 125 100 2 150 130* 10 138B 2SA696とコンプリ
2SC1211 三菱 RF.PA Si.EP 65 4 500 500 125 100 2 150 130* 10 138 2SA697とコンプリ
2SC1212 日立 PA Si.EPa 50 4 1A 8W(Tc=25ﾟC) 150 60-200 4 50 160* 30 160 2SA743とコンプリ
2SC1212A 日立 PA Si.EPa 80 4 1A 8W(Tc=25ﾟC) 150 60-200 4 50 160* 30 160 2SA743Aとコンプリ
2SC1213 " AF " 35 4 500 400 125 60-320 3 10

138 2SA673とコンプリ
2SC1213A 日立 AF Si.EPa 50 4 500 400 125 60-320 3 10

138 2SA673Aとコンプリ
2SC1214 " " " 50 4 500 600 125 60-320 3 10

138
2SC1215 松下 " Si.EP 30 3 50 400 150 100 10 2 1200* Cre 1pF 138
2SC1216 日電 SW Si.E 40 5 200 300 150 140 1 10 500* 3 49C
2SC1217 " RF.SW " 150 5 300 750 175 70 10 50 250* 3.7 84B 2SA712とコンプリ
2SC1218 " " " 80 5 500 750 175 80 10 50 370* 3.5 84B
2SC1219 富士通 RF Si.EP 30 5 500 200 125 160 2 100 60* 12 138
2SC1220 " " " 50 5 500 200 125 160 2 100 60* 12 138
2SC1221














2SC1222 日電 RF.LN Si.E 60 5 100 250 125 500 3 0.5 100* 3.5 138 2SA640とコンプリ
2SC1223 三菱 PA Si.EP 30 4 500 800 175 70 15 30

84B
2SC1224 " SW.PA " 130 5 800 7W(Tc=25ﾟC) 150 100 4 300

132
2SC1226 松下 PA Si.EP 40 5 2A 10W(Tc=25ﾟC) 150 120 5 1A 150* 50 161 2SA699とコンプリ
2SC1226A 松下 PA Si.EPa 50 5 2A 10W(Tc=25ﾟC) 150 120 5 1A 150* 50 161 2SA699Aとコンプリ
2SC1227 富士通 SW Si.TMe 300 5 10A 100W(Tc=25ﾟC) 175 50 5 5A 27*
102
2SC1228 " " " 500 5 10A 100W(Tc=25ﾟC) 175 15 5 5A 15*
102
2SC1229 " " " 250 5 10A 100W(Tc=25ﾟC) 175 50 5 5A 27*
102
2SC1230 " " " 450 5 10A 100W(Tc=25ﾟC) 175 15 5 5A 15*
102
2SC1231 " " Si.E 20 4 200 300 175 60 1 10 800* 2 49C
2SC1232 " PA " 45 3.5 1A 12W(Tc=25ﾟC) 175 50 5 500

133
2SC1233 " " " 45 3.5 2A 20W(Tc=25ﾟC) 175 50 5 1A

133
2SC1235 三洋 RF.PA Si.T 300 4 100 6.5W(Tc=25ﾟC) 150 30-160 10 50 60* 7.5 99
2SC1236 東芝 LN Si.EP 20 2 30 200 175 70 10 10 6500* 0.8 140
2SC1237 " PA Si.EMe 85 4 2A 10W(Tc=25ﾟC) 150 40 5 500 100* 30 268

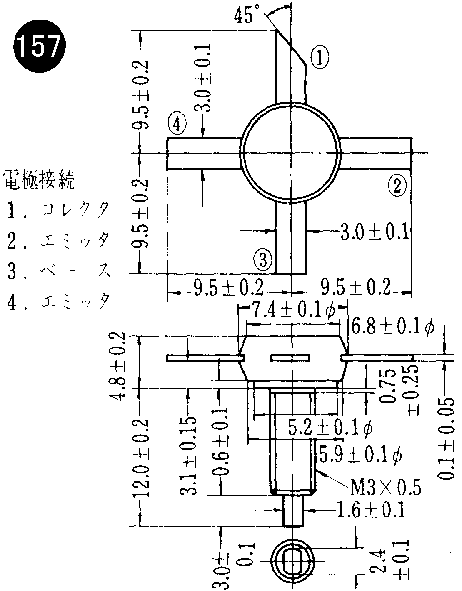

旧2SC1238 三菱 " Si.EP 35 4 150 5W(Tc=25ﾟC) 175 50 15 40

157(72)
2SC1238 三菱 " Si.EP 35 4 150 5W(Tc=25ﾟC) 175 50 15 40

312
2SC1239 " " " 80 4.5 4A 12.5W(Tc=25ﾟC) 175 50 10 100

97B
旧2SC1240 " RF " 40 3 50 350 175 70 10 10 600* 1･5 138
2SC1240 " RF " 40 3 50 350 175 70 10 10 600* 1･5 138B
2SC1241 東芝 PA Si.EP 40 4 1.5A 10W(Tc=25ﾟC) 175 >10 5 500 400* 18 135
2SC1241A 東芝 PA Si.EP 35 3.5 2A 20W(Tc=25ﾟC) 175 50 5 1A

135
2SC1242 " " " 40 4 3A 20W(Tc=25ﾟC) 175 >10 5 800 350* 40 135
2SC1242A 東芝 PA Si.EP 35 3.5 4.5A 20W(Tc=25ﾟC) 175 40 5 1.5A

135
2SC1243 三菱 SW.PA " 25 5 1.5A 7W(Tc=25C) 150 100 4 500

132 2SA703とコンプリ
2SC1244 " SW " 30 4 50 200 125 60 6 1

138B
2SC1246 富士通 RF Si.EP 30 5 500 500 175 60-500
type:160		 2 100 60* 12 138
2SC1247 " " " 50 5 500 500 175 60-500
type:160		 2 100 60* 12 138
2SC1247A 富士通 AF.PA Si.EP 50 5 500 500 150 160 2 100 60* 12 138
2SC1248 日電 LN Si.E 20 3 30 300 150 100 10 7 2500* 1.2 145
2SC1249 " RF " 45 3 300 2.8W 50x50x1
放熱板使用		 150 80 15 65 1700* 3 146A
2SC1250 " " " 45 3 300 2.8W 50x50x1
放熱板使用		 150 80 15 65 1900* 3 146B
2SC1251 " " " 45 3 300 7W(Tc=25ﾟC) 200 20-200 10 50 2200* NF=3.5dB (f=200MHz) 129
2SC1252 " " " 45 3 300 800 200 20-200 10 50 1700* NF<4dB(f=200MHz) 84B
2SC1253 " " " 45 3 300 800 200 20-200 15 50 2000* NF=3dB(f=200MHz) 84B
2SC1254 " " " 45 4 30 250 200 100 6 6 1000* NF=3dB(f=200MHz) 50C
２SC1255 " " " 30 3 100 3.5W(Tc=25ﾟC) 200 100 10 50 2700* 1 129
2SC1256 " PA " 36 4 800 5.5W(Tc=25ﾟC) 200 50 10 300

84C
2SC1257 " " " 36 4 1.5A 14W(Tc=25ﾟC) 200 50 10 800

184
2SC1258 " " " 36 4 3A 28W(Tc=25ﾟC) 200 50 10 1.5A

184
2SC1259 " " " 36 4 6A 58.3W(Tc=25ﾟC) 200 50 10 3A

149
2SC1260 " RF " 45 4 30 250 200 40-200 6 6 2000* NF=3dB(f=500MHz) 50C
2SC1261 富士通 LN Si.EP 20 3 20 300 150 100 10 7 2500* 1.2 147
2SC1262 " RF " 45 3 300 2.8W 50x50x1
放熱板使用		 150 80 15 65 1700* 3 148
2SC1263 " " " 45 3 300 2.8W 50x50x1
放熱板使用		 150 80 15 65 1900* 3 148
2SC1264 " " " 30 3 100 400 150 100 10 40 2000* 2.3 147
2SC1265 日電 Diff Si.E 20 3 50 300 175 100 5 1 3000* 1.5 189
2SC1266 " SW " 100 5.5 1.5A 2W 175 60 1 400 150* 30 83
2SC1267 " RF " 45 3 300 7W(Tc=25ﾟC) 200 80 15 50

129
2SC1268 " " " 20 3 50 250 200 100 8 10 6000* NF=4.3dB
(f=4GHz)		 190
2SC1269 " " " 20 3 50 250 200 100 8 10 6500* NF=4.8dB
(f=4GHz)		 190
2SC1270 " " " 20 3 50 250 200 100 8 10 6500* NF=5.5dB
(f=4GHz)		 190
2SC1271 日電 RF Si.E 20 3 30 250 200 100 8 10 6000* Cre 0.4 190
2SC1271A 日電 RF Si.E 20 3 30 250 200 100 8 10 6000* Cre0.4 190
2SC1272 " " " 20 3 100 1W 200 80 10 40 4000* Cre<2 190
2SC1273 " " " 20 3 100 1W(Tc=25C) 175 80 10 40

190
2SC1274 " SW " 40 5 300 300 175 70 1 30 350* 2.5 49C
2SC1275 " RF " 30 3 50 250 200 80 10 10 2000* 1.1 50C
2SC1276 " RF.SW " 40 5 100 200 125 120 1 10 600* 3 138
2SC1277 " RF " 60 5 500 250 125 140 2 100 60* 20 138
2SC1278 " RF.SW " 150 5 50 250 125 120 3 15 150* 4.5 138
2SC1279 " " " 180 5 50 250 125 120 3 15 150* 4.5 138
2SC1280 " RF Si.E 15 10 300 250 125 20,000 5 100 180* 5 138 ダーリントン
2SC1280A 日電 RF Si.E 40 10 300 250 125 30,000 2 100 180* 5 138 ダーリントン
2SC1281 沖 " Si.P 20 5 20 300 175 200 1 10uA 120* 2 49C
2SC1282 " " " 70 5 20 300 175 73 1 2 120* 2 49C
2SC1283 " " " 110 5 20 300 175 73 1 2 120* 2 49C
2SC1284 三洋 Osc Si.EP 30 3 50 200 125 25-200 6 1 700* Cre 0.92 138
2SC1285 " RF.AF Si 40 5 100 200 125 200 6 1 140* 3 138
2SC1288 沖 RF.SW Si.EP 7 3 60 200 175 50 1 20 4500* 1 144
2SC1290 沖 PA Si.EP 40 3 200 750 175 70 10 100 1500* 2 84B
2SC1292 三菱 PA.SW Si.EMe 300 5 2.5A 80W(Tc=25ﾟC) 150 25 10 500

102
2SC1293 三洋 RF Si.EP 25 3 50 300 125 15-120 6 1 400* Cre 1.3 138
2SC1295 三洋 PA Si.TMe 1000 7 2A 40W(Tc=25ﾟC) 150 3-13 5 1A

102
2SC1296 " SW Si.T 1300 6 5A 50W(Tc=25ﾟC) 150 >4 5 3.5A

102
2SC1297 日電 PA Si.E 50 4 3.5A 50W(Tc=25ﾟC) 175 50 10 2A 190* 75 149
2SC1298 " " " 50 4 5A 80W(Tc=25ﾟC) 175 50 10 3A 130* 110 149
2SC1299 富士通 SW Si.TMe 300 5 30A 200W(Tc=25ﾟC) 175 40 5 10A 25*
191
2SC1300 " " " 500 5 30A 200W(Tc=25ﾟC) 175 25 5 15A 20*
191
