注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.		 用途
App.		 構造
Type		 最大定格 Max. Ratings (Ta=25ﾟC) 電気的特性 Elec. Character. (Ta=25ﾟC) 外形
Pac. Dim. No.		 備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (ﾟC)
VCE(V) Ic(mA) (MHz) (pF)
2SC2203 富士通?













2SC2204 東芝
 SW Si.TMe 800 5 30A 250W(Tc=25ﾟC) 150 >10 5 30A
400 266
2SC2205 日電
 Diff Si.E 45
 4 30 200/Unit 200 100 6 6 2200* 1.3 310 2素子複合
2SC2206 松下
 RF Si.EP 30 5 " 400 150 " 10 1 300* " 151
2SC2207 日立
 PA Si.E 80 4 8A 25W(Tc=25ﾟC) " 30-150 " 2A

268
2SC2208 " SW Si.EPa 120 7 5A 800 175 >1000 5 5A

84B ダーリントン
ダンパ内蔵
2SC2209 松下
 PA Si.EP 50 5 1.5A 10W(Tc=25ﾟC) 150 120 " 1A 150* 50 236 2SA963とコンプリ
2SC2210 三洋
 RF, Conc " 30 " 30 250
 125 40-320 6 1 90* 3.5 138
2SC2212 ソニー
 RF Si.E 15 3 20 250 100 30-170 10 3
0.8 138D
2SC2213 " Osc Si.EPa 30 4 50 " " 70 " 5
1.1 "
2SC2214 " PA,SW " 100 6 4A 10W(Tc=25ﾟC) 175 100 2 100 140* 45 181
2SC2215 東芝
 RF Si.P 40 4 50 250 125 >30 10 4 >400* Cre<1.2pF 138C フォワードAGC
2SC2216 " " Si.EP 50 " " 300 " 40-140 12.5 12.5 >300* 0.8-2.0 "
2SC2217 日電

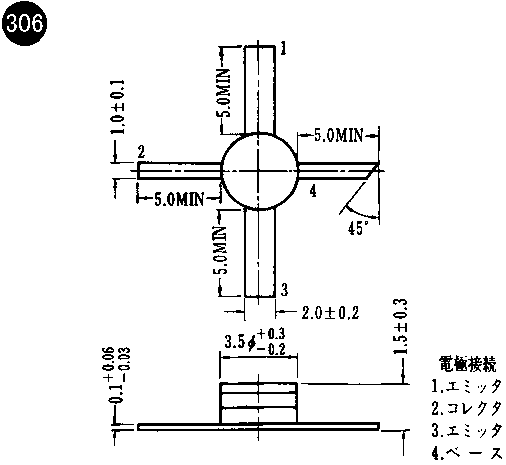

 RF.LN Si.E 20 1.5 80 580 200 100 8 20 8000* Cre0.4 306
2SC2218 " " " " " " 350 " " " " " " 320
2SC2219 " " " " " " 700 (Tc=151ﾟC) " " " " " " 311
2SC2220 東芝
 SW Si.TMe 500 5 30A 250W(Tc=25ﾟC) 150 >10 5 30A
400 266
2SC2221 日電
 RF.PA Si.E 25 2.5 750 7.5W(Tc=25ﾟC) 175 60 7 200
Cre7 84C
2SC2222 " " " " " 1.5A 17W(Tc=25ﾟC) " " " 400
Cre12 129
2SC2223 " RF.LN " 30 4 20 150
 125 90 6 1 600* 1 176
2SC2224 " PA Si.EP 200 5 200 10W(Tc=25ﾟC) 150 180 10 10 100* 2 167C
2SC2224A " PA Si.EP 250 5 200 10W(Tc=25ﾟC) 150 180 10 10 100* 2 167C
2SC2227 日電 RF Si.E 35 3 200 7W(Tc=25ﾟC) 200 60 15 100 2400*
85B
2SC2228 三洋 " Si.TP 160 5 50 750 125 40-320 10 10 >50* <7.5 294
2SC2228A 三洋 " Si.TP 200 5 50 900 150 40-320 10 10 >50* <4 294
2SC2229 東芝 AF.PA.SW Si.T 200 5 50 800 150 70-240 5 10 120* 3.5 241
2SC2230 " AF.RF " 200 5 100 800 150 120-400 10 10 >50* <7 241
2SC2230A " PA " 200 5 100 800 150 120-400 10 10 >50* <7 241
2SC2231 " AF.RF " 200 5 200 1.5W 150 100-320 10 50 >50* <10 178
2SC2231A " PA " 200 5 200 12W(Tc=25ﾟC) 150 100-320 10 50 >50* <10 178
2SC2233 東芝 PA Si.T 200 5 4A 40W(Tc=25ﾟC) 150 30-150 5 1A 8* 80 268
2SC2234 " " Si.EP 35 3.5 10A 70W(Tc=25ﾟC) 150 >10 5 5A 300* <160 316
2SC2235 " " Si.E 120 5 800 900 150 80-240 5 100 120* <30 241 2SA965とコンプリ
2SC2236 " " " 30 5 1.5A 900 150 100-320 2 500 120* <30 241 2SA966とコンプリ
2SC2237 三菱 " Si.EP 35 4 2A 20W(Tc=25ﾟC) 175 50 10 100

272
2SC2238 東芝 RF.PA Si.E 160 5 1.5A 25W(Tc=25ﾟC) 150 70-240 5 100 100* 25 268 2SA968とコンプリ
2SC2238A 東芝 RF.PA Si.E 180 5 1.5A 25W(Tc=25ﾟC) 150 70-240 5 100 100* 25 268 2SA968Aとコンプリ
2SC2238B 東芝 RF.PA Si.E 200 5 1.5A 25W(Tc=25ﾟC) 150 70-240 5 100 100* 25 268 2SA968Bとコンプリ
2SC2239 " " " 160 5 1.5A 25W(Tc=25ﾟC) 150 70-240 5 100 100* 25 99 2SA969とコンプリ
2SC2240 " AF.LN " 120 5 100 300 125 200-700 6 2 100* 3 138
2SC2241 " PA Si.T 300 7 150 20W(Tc=25ﾟC) 150 40-170 10 50 >50* 3.8 268
2SC2242 " " " 300 5 150 25W(Tc=25ﾟC) 150 40-170 10 50 50* 5.5 268
2SC2243 富士電機 SW Si.TP 450 7 5A 100W(Tc=25ﾟC) 150 >10 5 2A

102
2SC2244 " " " 450 7 8A 100W(Tc=25ﾟC) 150 >10 5 3A

102
2SC2245 " " " 450 7 10A 100W(Tc=25ﾟC) 150 >10 5 4A

102
2SC2246 " " " 450 7 15A 100W(Tc=25ﾟC) 150 >10 5 6A

102
2SC2247 " " " 450 7 5A 40W(Tc=25ﾟC) 150 >10 5 2A

321
2SC2248 " " " 450 7 8A 40W(Tc=25ﾟC) 150 >10 5 3A

321
2SC2249 " " " 250 7 30A 200W(Tc=25ﾟC) 150 >10 5 15A

266
2SC2250 " " " 450 7 30A 200W(Tc=25ﾟC) 150 >10 5 15A

266
2SC2251 富士通 PA Si.EP 45 3.5 500 7W(Tc=25ﾟC) 175 50 5 200

159
2SC2252 " " " 45 3.5 1A 12W(Tc=25ﾟC) 175 50 5 500

159
2SC2253 " " " 45 3.5 2A 25W(Tc=25ﾟC) 175 50 5 1A

159
2SC2254 " " " 45 3.5 4A 40W(Tc=25ﾟC) 175 50 5 3A

159
2SC2255 " " " 45 3.5 6A 65W(Tc=25ﾟC) 175 50 5 5A

329
2SC2256 サンケン " Si.TMe 200 6 15A 150W(Tc=25ﾟC) 150 60 4 5A 10* 110 102
2SC2257 松下 " Si.EP 180 5 50 1W 150 170 5 10 80* 2 222
2SC2257A 松下 AF Si.EP 220 5 50 1W 150 65-450 5 10 80*
222
2SC2258 " AF.RF Si.TP 250 7 100 1W 150 >40 20 40 100* 3 222
2SC2258A 松下 AF.RF Si.TP 300 7 70 1W 150 >40 20 40 100* 3 222
2SC2258B " AF.RF Si.TP 400 7 70 1W 150 >40 20 40 100* 3 222
2SC2259 三菱 LN.Diff Si.EP 100 5 50 200/unit 125 250-1200 6 1 100* 1.8 274B 2素子複合
2SA979とコンプリ
2SC2260 サンケン PA Si.TMe 160 6 8A 80W(Tc=25ﾟC) 150 >30 4 3A 15*
102 2SA980とコンプリ
2SC2261 " " " 180 6 8A 80W(Tc=25ﾟC) 150 >30 4 3A 15*
102 2SA981とコンプリ
2SC2262 サンケン
 PA Si.TMe 200 6 8A 80W(Tc=25ﾟC) 150 >30 4 3A 15*
102
 2SA982とコンプリ
2SC2263 松下 RF Si.EP 60 5 50 250 125 500 5 2 70* 15 138
2SC2264 " AF.PA " 90 5 1A 750 135 100-350 0.5 1A 200* <20 165
2SC2265 日立 RF Si.P 35 4 20 150 175 30-150 10 2 550* <0.6 50C
2SC2266 " SW Si.T 500 7 10A 100W
(Tc=25ﾟC)		 150 30 5 5A

102
2SC2267 " " " 400 5 100 400 150 35-200 20 20 70* 4 49C 2SA1024とコンプリ
2SC2268 東芝













2SC2270 東芝 SW.PA Si.E 50 8 5A 10W(Tc=25ﾟC) 150 140-450 2 500 100* 40 342
2SC2271 三洋 RF Si.TP 300 6 100 900 150 40-200 10 10 >50* <7.5 294
2SC2272 日電 RF.LN Si.E 20 3 35 250(Ta=100ﾟC) 200 50-250 6 5 10000* Cre0.2 320
2SC2273 " " " 25 3 65 400(Ta=40ﾟC) 200 50-250 8 7 8500* Cre0.2 320
2SC2274 三洋 AF Si.EP 60 5 500 600 150 60-320 5 50 120* 5 138 2SA984とコンプリ
2SC2275 日電 PA Si.E 120 5 1.5A 25W(Tc=25ﾟC) 150 150 5 300 200* 19 268 2SA985とコンプリ
2SC2275A 日電 PA Si.E 150 5 1.5A 25W(Tc=25ﾟC) 150 150 5 300 200* 19 268 2SA985Aとコンプリ
2SC2276 " " " 130 4.5 7A 80W(Tc=25ﾟC) 150 150 5 1A 100* 150 295
2SC2277 日立 RF " 50 5 500 625 150 60-320 3 150 120* 7 138D 2SA993とコンプリ
2SC2278 " " Si.T 300 5 100 1.25W 150 30-200 20 20 80* Cre2 234C
2SC2279 東芝 RF.PA " 300 5 100 10W(Tc=25ﾟC) 150 30-150 10 20 35* 3 177
2SC2280

"









xx
2SC2281 日電 RF.PA Si.E 38 3 l.5A 17W(Tc=25ﾟC) 175 60 10 400
Cre12 129
2SC2282 " " " 38 3 3A 34W(Tc=25ﾟC) 175 60 10 800
Cre25 43
2SC2283 " " " 38 3 750 10W(Tc=25ﾟC) 175 60 10 200
Cre6 326
2SC2284 " " " 38 3 1.5A 17W(Tc=25ﾟC) 175 60 10 400
Cre12 326
2SC2284A " " " 35 3 2A 20W(Tc=25ﾟC) 200 60 10 400
11 326
2SC2285 " " " 38 3 3A 34W(Tc=25ﾟC) 175 60 10 800
Cre25 326
2SC2285A 日電 PA Si.E 35 3 4A 43W(Tc=25ﾟC) 200 60 10 800
24 326
2SC2286 " PA " 38 3 750 10W(Tc=25ﾟC) 200 60 10 200
6 326
2SC2287 " RF.PA " 38 3 1.5A 17W(Tc=25ﾟC) 175 60 10 400
Cre12 326
2SC2288 " " " 38 3 3A 34W(Tc=25ﾟC) 175 60 10 800
Cre25 326
2SC2289 " " " 25 2.5 1.5A 17W(Tc=25ﾟC) 175 60 7 400
Cre12 326
2SC2290 東芝
 PA Si.EP 45 4 20A 175W(Tc=25ﾟC) 175 10-150 5 10A
<500 281
2SC2291 三菱 定電流回路
能動負荷		 " 100 5 100 200/unit 125 250-1200
ｈFE1/hFE2
=0.8-1.25
 6 1 100* 2.5 274C 2素子複合
2SC2292 新電元 SW Si.T 500 7 8A 80W(Tc=25ﾟC) 150 20 2 4A
20* 102 T8M40Fl
2SC2293 " " " 500 7 10A 100W(Tc=25ﾟC) 150 20 2 5A 20*
102 T10M40Fl
2SC2294 松下 RF Si.EP 30 5 30 250 125 100 10 1 200* 2 138
2SC2295 " " " 30 5 30 200 125 50-220 10 1 >150* Cre0.9 176 2SA1022とコンプリ
2SC2296 三菱 " " 30 4 30 200 125 90 6 1 230* 2 138
2SC2297 日立 PA Si.E 55 4 8A 25W(Tc=25ﾟC) 150 100 10 2A 130* 140 268
2SC2298 " RF " 30 10 1A 8W(Tc=25ﾟC) 150 >4000 3 400

160 ダーリントン
2SC2299 富士通 " Si.EP 20 5 1A 500 150 200 5 10 150* 10 138
2SC2300 " " " 50 5 1A 500 150 200 5 10 150* 10 138
