注意：この規格表のデータは全てが正しいとは限りません。使用に当たっては自己責任でお願いします。

型名 社名
Mnf.		 用途
App.		 構造
Type		 最大定格 Max. Ratings (Ta=25ﾟC) 電気的特性 Elec. Character. (Ta=25ﾟC) 外形
Pac. Dim. No.		 備考
VCBO VEBO Ic Pc Tj 直流又はパルスhFE fab/ft* Cob
(V) (V) (mA) (mW) (ﾟC)
VCE(V) Ic(mA) (MHz) (pF)
2SC2301 日電 PA Si.E 45 2 2.8A 46W(Tc=25ﾟC) 200 30 10 2A

164
2SC2302 サンケン SW Si.T 500 10 7A 40W(Tc=25ﾟC) 150 15 4 5A

100
2SC2303 " " " 500 10 7A 80W(Tc=25ﾟC) 150 15 4 5A

102
2SC2304 " " " 500 10 12A 100W(Tc=25ﾟC) 150 15 4 10A

102
2SC2305 " " " 400 7 7A 80W(Tc=25ﾟC) 150 >10 4 5A

324
2SC2306 サンケン SW Si.TMe 450 6 15A 150W(Tc=25ﾟC) 150 >10 4 5A 7*
102
2SC2307 " " Si.TP 500 10 12A 100W(Tc=25ﾟC) 150 15 4 7A

324
2SC2308 日立 AF Si.E 55 5 100 200 150 100-320 12 2 230* 1.8 138 2SA1030とコンプリ
2SC2309 " " " 55 5 100 200 150 250-1200 12 2 230* 1.8 138
2SC2310 " LN " 55 5 100 200 150 100-320 12 2 230* 1.8 138 2SA1032とコンプリ
2SC2311 富士通 SW Si.EP 50 5 1A 1W 150 55 1 500
<12 328
2SC2312 三菱 PA " 60 5 6A 25W(Tc=25ﾟC) 150 50 10 100

301B
2SC2313 " " " 40 4 10A 60W(Tc=25ﾟC) 175 50 10 1A

323
2SC2314 三洋 RF.PA " 75 5 1A 5W(Tc=25ﾟC) 150 60-320 5 500 250* 15 296
2SC2315 サンケン PA Si,TMe 80 6 6A 50W(Tc=25ﾟC) 150 800 4 500 30* 140 298
2SC2316 " " " 100 6 6A 50W(Tc=25ﾟC) 150 800 4 500 30* 140 298
2SC2317 " " " 200 6 1A 30W(TE=25ﾟC) 150 1000 4 200 30* 45 298
2SC2318 東芝 " Si.EP 40 3.5 350 3.5W(Tc=25ﾟC) 175 30-180 5 100 2700* 2.9 85B
2SC2319 " " " 40 3.5 350 5W(Tc=25ﾟC) 175 30-180 5 100 2900* 3.5 270
2SC2320 三菱 AF Si.E 50 6 200 300 125 90-800 6 1 200* 2.5 138
2SC2321 富士通 RF.AF Si.EP 130 4.5 8A 80W(Tc=25ﾟC) 150 100 5 500 60* 250 102 2SA1001とコンプリ
2SC2322 富士通 RF.AF Si.EP 120 4.5 12A 120W(Tc=25ﾟC) 150 100 5 500 60* 300 102 2SA1002とコンプリ
2SC2323 " " " 150 4.5 12A 120W(Tc=25ﾟC) 150 100 5 500 60* 300 102 2SA1003とコンプリ
2SC2324 日立 PA Si.E 60 7 1A 8W(Tc=25ﾟC) 150 >2000 10 500

160 ダーリントン
2SC2325 日電 " " 45 2 600 10.9W(Tc=25ﾟC) 200 30 3 600

352
2SC2326 " " " 45 2 1.2A 17.5W(Tc=25ﾟC) 200 30 3 1.2A

352
2SC2327 東芝













2SC2328 東芝

20
300 150



2200*


2SC2329 日電 RF.PA Si.E 38 3 750 7.5W(Tc=25ﾟC) 175 60 10 200
Cre7 84C
2SC2330 " " " 38 3 6A 70W(Tc=25ﾟC) 175 60 10 1A
Cre55 327
2SC2331 " SW " 150 7 2A 15W(Tc=25ﾟC) 150 40-200 5 1A

268 2SA1008とコンプリ
2SC2333 日電 SW Si.T 500 7 2A 15W(Tc=25ﾟC) 150 20-80 5 1A

268
2SC2334 " " Si.E 150 7 7A 40W(Tc=25ﾟC) 150 40-200 5 3A

268 2SA1010とコンプリ
2SC2335 " " Si.T 500 7 7A 40W(Tc=25ﾟC) 150 20-80 5 1A

268
2SC2336 " PA Si.E 180 5 1.5A 25W(Tc=25ﾟC) 150 120 5 150 95* 30 268
2SC2336A 日電 PA Si.E 200 5 1.5A 25W(Tc=25ﾟC) 150 120 5 150 95* 30 268
2SC2336B " PA Si.E 250 5 1.5A 25W(Tc=25ﾟC) 150 120 5 150 95* 30 268
2SC2337 " " " 150 4.5 10A 100W(Tc=25ﾟC) 150 150 5 1A 70* 150 102 2SA1007とコンプリ
2SC2338 " RF.Osc " 25 2 60 600(Tc=25ﾟC) 200 100 10 30 10000* 0.18 320
2SC2339 " " " 25 1.5 200 4W(Tc=25ﾟC) 200 60 10 80 6500* 0.55 207
2SC2340 " PA " 30 1.5 300 6W(Tc=25ﾟC) 200 100 10 130 6500* 0.9 118A
2SC2341 " RF.Osc " 25 2 60 600(Tc=25ﾟC) 200 100 10 30 10000* 0.18 311
2SC2342 " " " 25 1.5 200 4W(Tc=25ﾟC) 200 60 10 80 6500* 0.55 311
2SC2344 三洋 PA Si.EP 180 6 1.5A 25W(Tc=25ﾟC) 150 60-200 5 300 100* 23 268 2SA1011とコンプリ
2SC2345 東芝 RF Si.P 25 3 20 150 125 100 10 2 900* Crb0.25 343 フォワードAGC
2SC2346 東芝













2SC2347 東芝 Mix Si.EP 30 3 50 250 125 >20 3 8 >650* 1.2 138
2SC2348 " RF.LN Si.P 30 3 20 250 125 40-200 10 2 650* Cre0.3 138C フォワードAGC
2SC2349 " Osc Si.EP 30 3 50 250 125 >20 3 8 >600* 1.2 138
2SC2350 日電 RF Si.E 30 3 50 250 150 100 10 10 2800*
176
2SC2351 " " " 25 3 70 250 150 100 10 20 4500*
176
2SC2352 日電 Mix Si.E 30 4 30 250 125 100 10 5 850*
 Cre0.37
 138C
2SC2353 " " " 30 3 50 200 125 100 10 5 2300* 0.85 210A
2SC2354 サンケン PA Si.TMe 300 6 1A 30W(Tc=25ﾟC) 150 100 4 200 10* 18 99
2SC2356 富士通 SW.PA Si.TMe 500 7 10A 100W(Tc=25ﾟC) 175 20 5 5A

102
2SC2357 " " " 1000 6 10A 150W(Tc=25ﾟC) 175 15 5 5A

102
2SC2358 " " " 1000 6 10A 150W(Tc=25ﾟC) 175 15 5 5A

102
2SC2359 " " " 450 5 4A 40W(Tc=25ﾟC) 175 20 5 2A

99

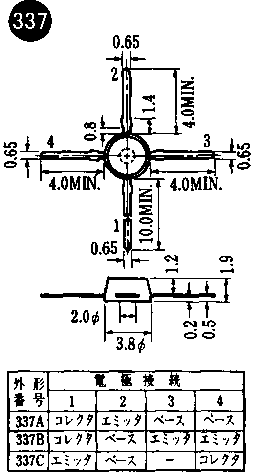

2SC2360 松下 RF Si.P 30 3 20 200 135 >20 10 3 1100* 0.7 337A フォワードAGC
2SC2361 " PA Si.EP 70 6 4A 25W(Tc=25ﾟC) 150 50-240 3 2.5A 70*
268
2SC2361A " PA Si.EP 100 6 4A 25W(Tc=25ﾟC) 150 50-240 3 2.5A 70*
268
2SC2362 三洋 AF.LN " 120 5 50 400 125 160-960 6 1 130* 1.8 138 2SA1016とコンプリ
2SC2363 " AF " 120 5 50 500 125 100-560 6 1 130* 1.8 138 2SA1017とコンプリ
2SC2364 サンケン PA Si.TMe 200 6 5A 80W(Tc=25ﾟC) 150 1000 4 1A 15* 130 324
2SC2365 " " " 600 6 6A 50W(Tc=25ﾟC) 150 12 4 3A 10* 55 102
2SC2366 富士通 SW.PA " 500 7 40A 300W(Tc=25ﾟC) 175 20 5 20A

41
2SC2367 日電 RF.LN Si.E 20 3 80 580 200 50-300 8 20 8000* Cre0.4 314
2SC2368 " RF " 30 3 50 250 150 40-200 10 10 2800* 0.7 210B
2SC2369 " " " 25 3 70 250 150 70 10 20 4500* 0.75 210B
2SC2370 東芝 PA " 35 3.5 800 7.5W(Tc=25ﾟC) 175 50 5 500

208
2SC2371 日電 RF Si.T 300 7 100 10W(Tc=25ﾟC) 150 40-250 10 10 80* Cre<3 225
2SC2373 日電 PA Si.E 200 7 7.5A 40W(Tc=25ﾟC) 150 35 5 5A 10*
268
2SC2375 三洋 AF Si.EP 150 5 50 900 150 100-560 6 1 130* 1.8 294 2SA1019とコンプリ
2SC2376 東芝 PA Si.T 300 5 150 20W(Tc=25ﾟC) 150 80 10 50 50* 6 342
2SC2377 松下 RF Si.EP 30 3 15 400 150 150 6 1 650* 1.2 151
2SC2378 日電 AF Si.E 70 5 100 250 125 200 6 1 250* 3.5 138
2SC2379 東芝 PA Si.EP 35 3.5 1.4A 15W(Tc=25ﾟC) 175 80 5 1A
15 325
2SC2380 " " " 35 3.5 2.8A 30W(Tc=25ﾟC) 175 >10 5 1.5A
28 325
2SC2381 " " " 35 3.5 6A 50W(Tc=25ﾟC) 175 >10 5 3A
<80 325
2SC2382 東芝 PA Si.EP 40 4 12A 100W(Tc=25ﾟC) 175 >10 5 10A
120
 281
2SC2383 " " Si.E 160 6 1A 900 150 60-320 5 200 >20* <20 241 2SA1013とコンプリ
2SC2384 " " " 160 6 1A 10W(Tc=25ﾟC) 150 60-320 5 200 >20* <20 249 2SA1014とコンプリ
2SC2385 三菱 AF.LN.RF Si.EP 70 5 100 200 125 250-1200 6 1 130* 11.5 138B
2SC2386 " RF " 70 5 300 500 125 600 6 1 125* 12.5 138B
2SC2387 日立 SW Si.T 500 5 8A 100W(Tc=25ﾟC) 150 >15 5 3A

102
2SC2388 富士通 SW.PA Si.TMe 450 5 4A 75W(Tc=25ﾟC) 175 20 5 2A

102
2SC2388A 富士通 SW Si.TP 500 7 7A 75W(Tc=25ﾟC) 175 20 5 2A

102
2SC2389 ローム AF.LN Si.EP 120 5 50 300 125 180-820 6 2 140* 2.5 138 2SA1038とコンプリ
2SC2390 " " " 80 5 50 300 125 180-820 6 2 140* 2.5 138 2SA1039とコンプリ
2SC2391 東芝 PA " 35 3.5 800 7.5W(Tc=25ﾟC) 175 >10 5 500
<10 325
2SC2392 " " " 35 3.5 3.5A 30W(Tc=25ﾟC) 175 >10 5 1A
30 325
2SC2393 " " Si.E 80 4 4A 12.5W(Tc=25ﾟC) 150 50 5 2A

268
2SC2394 " " Si.EP 45 4 6A 20W(Tc=25ﾟC) 150 20-100 5 1A
110 268
2SC2395 " " " 40 4 5A 40W(Tc=25ﾟC) 150 >20 5 1A 200* <150 325
2SC2396 日立 AF Si.E 60 5 100 400 150 250-1200 12 2 90* 3 138 2SA1025とコンプリ
2SC2397 " PA " 60 5 8A 25W(Tc=25ﾟC) 150 100-200 10 2A 100 120 268
2SC2398 ソニー PA.SW Si.EPa 100 5 10A 95W(Tc=25ﾟC) 120 >50 2 100 80* 240 102 2SA1028とコンプリ
2SC2399 日立 RF Si.EP 30 4 20 310 125 35-200 6 1 940* 0.9 138D
2SC2400 " SW " 40 5 100 310 125 100 1 10 1200* 1.8 138D
